1. 개요

플랫폼 컨트롤러 허브(PCH)는 인텔의 허브 아키텍처를 대체하여 프로세서와 마더보드 사이의 성능 병목 현상을 해결하기 위해 설계되었다. 초기 허브 아키텍처는 노스브리지와 사우스브리지로 구성되었지만, PCH는 노스브리지 기능을 CPU에 통합하고 사우스브리지 기능을 통합하여 시스템 클럭을 PCH에 통합했다. PCH는 다양한 제품군으로 출시되었으며, 인텔 5 시리즈 칩셋의 Ibex Peak부터 시작하여 100, 200, 300 시리즈 칩셋까지 발전했다. PCH는 설계 오류로 인한 비판과 논란에 직면하기도 했다.

더 읽어볼만한 페이지

인텔 칩셋 - 인텔 8259
인텔 8259는 하드웨어 장치의 인터럽트 요청을 관리하여 CPU에 전달하는 인터럽트 컨트롤러이며, 최대 64개의 IRQ를 제공하기 위해 캐스케이딩될 수 있고, DOS 및 Windows와의 호환성을 위해 다양한 작동 모드를 지원한다.
인텔 칩셋 - 인텔 810
인텔 810은 1999년 인텔에서 출시한 통합 그래픽 칩셋으로, UMA 방식의 내장 그래픽, AGP 슬롯 부재, 메모리 제한, 3D 성능 부족 등의 한계에도 불구하고 가격 경쟁력과 허브 아키텍처 도입으로 사무용 및 저가형 PC 시장에서 널리 사용되며 PC 칩셋 설계에 영향을 미쳤다.
인텔 제품 - 센트리노
센트리노는 초기 노트북 플랫폼에서 프로세서, 칩셋, 무선랜 모듈 결합체로 시작하여 코어 듀오, 코어 2 듀오 등을 지원하며 발전했고, 2010년부터는 인텔의 무선 LAN 모듈 브랜드로 재정의되어 Wi-Fi 및 WiMAX 어댑터 제품군을 지칭한다.
인텔 제품 - 3D XPoint
3D XPoint는 인텔과 마이크론이 개발한 비휘발성 메모리 기술로, 전기 저항을 사용하여 데이터를 저장하며 높은 속도와 내구성을 특징으로 하지만, 현재는 개발이 중단되었다.
인텔의 마이크로프로세서 - 인텔 80386
인텔 80386은 1985년 출시된 x86 아키텍처의 32비트 마이크로프로세서로, 온칩 메모리 관리 장치, 3단계 파이프라인, 세 가지 동작 모드를 제공하며, 개인용 컴퓨터와 임베디드 시스템에 널리 사용되었지만 현재는 생산 및 지원이 중단되었고, 32비트 명령어 집합은 현대 x86 아키텍처의 기반이 되었다.
인텔의 마이크로프로세서 - 인텔 4004
인텔 4004는 1971년 인텔에서 출시된 세계 최초의 상용 마이크로프로세서 중 하나이며, 4비트 아키텍처를 기반으로 계산기 라인에 탑재하기 위해 개발되었고, 컴퓨터 소형화와 개인용 컴퓨터 시대에 기여했다.

플랫폼 컨트롤러 허브
플랫폼 컨트롤러 허브

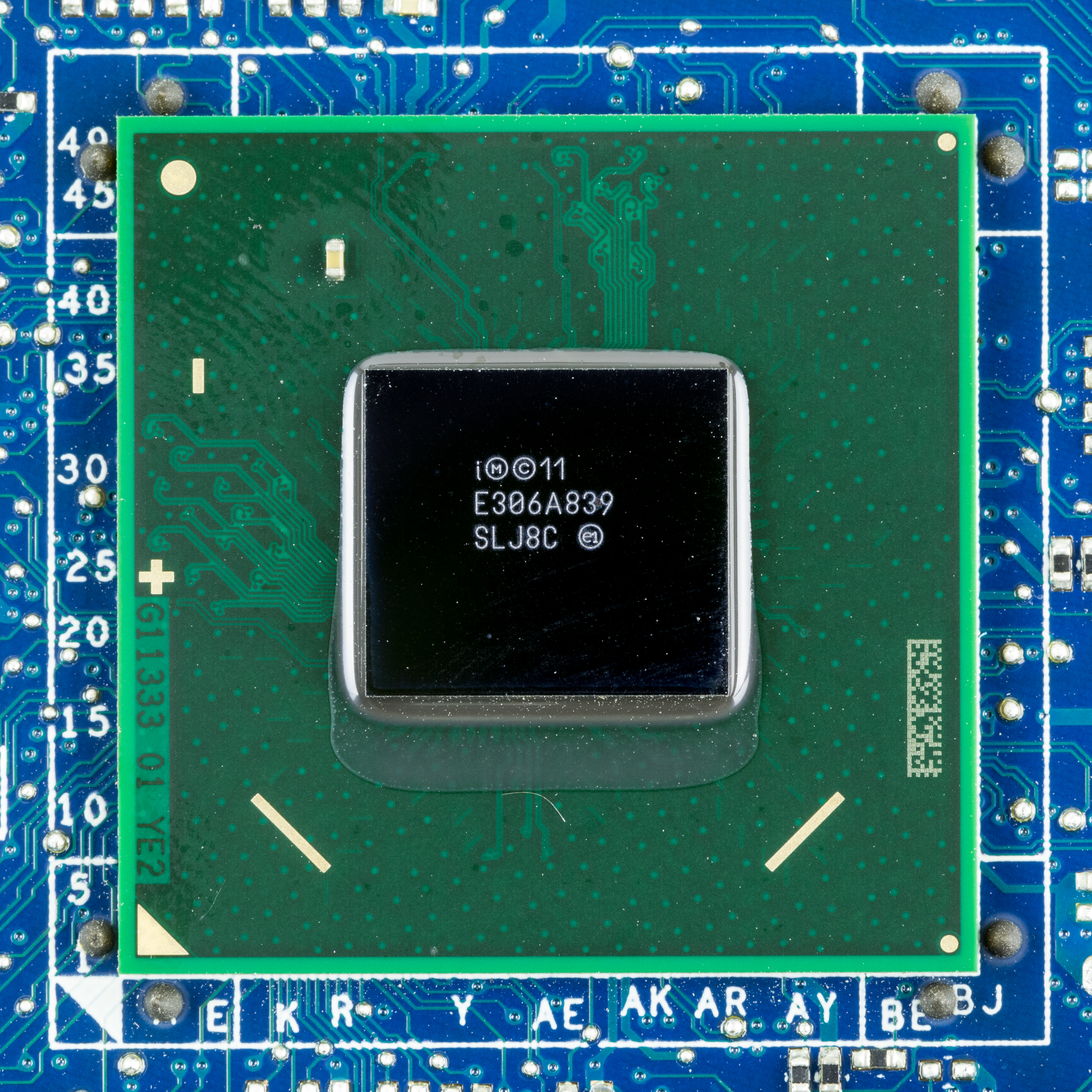

Intel DH89xxCC PCH
개요
유형	단일 칩 칩셋
제조업체	인텔
출시일	2009년 (초기)
기능
기능	I/O 인터페이스 제어 스토리지 인터페이스 제어 전원 관리 시스템 클럭
구성 요소
구성 요소	클럭킹 전원 관리 인터럽트 컨트롤러 DMA 컨트롤러 타이머 LPC 인터페이스 SPI 인터페이스 SMBus 인터페이스 USB 인터페이스 SATA 인터페이스 PCI 익스프레스 인터페이스 네트워크 인터페이스 (일부 모델) 오디오 인터페이스 (일부 모델)
역할
역할	CPU와 저속 주변 장치 간의 통신 허브 칩셋의 사우스브릿지 대체 I/O 기능 통합 전력 효율성 향상
세대별 PCH
5 시리즈	Ibex Peak
6 시리즈	Cougar Point
7 시리즈	Panther Point
8 시리즈	Lynx Point
9 시리즈	Wildcat Point
100 시리즈	Sunrise Point
200 시리즈	Union Point
300 시리즈	Cannon Point
400 시리즈	Comet Point
500 시리즈	Lewisburg
600 시리즈	(미정)
700 시리즈	(미정)

2. 역사 및 발전 과정

PCH 아키텍처는 인텔의 이전 허브 아키텍처를 대체하며, 프로세서와 마더보드 사이의 성능 병목 현상을 해결하기 위해 설계되었다.^[2] 허브 아키텍처에서는 마더보드가 노스브리지 칩과 사우스브리지 칩으로 구성된 두 개의 칩셋을 가졌다. CPU의 속도는 계속 증가했지만, CPU와 마더보드 사이의 연결인 프론트 사이드 버스(FSB)의 대역폭은 증가하지 않아 성능 병목 현상이 발생했다.

이러한 병목 현상을 해결하기 위해 전통적인 노스브리지 및 사우스브리지 칩셋의 기능들이 재배열되었다. 노스브리지는 완전히 제거되었고, 메모리 컨트롤러, 확장 카드용 PCI Express 레인 및 기타 노스브리지 기능은 시스템 에이전트로 CPU 다이에 통합되거나 I/O 다이(AMD Zen 2)에서 프로세서에 패키지된다.^[3]^[4]

PCH는 나머지 노스브리지 기능(예: 클럭킹)과 모든 사우스브리지 기능을 통합하여 대체한다. 시스템 클럭은 이전에는 전용 칩에 대한 연결이었지만 이제 PCH에 통합되었다. PCH와 CPU 사이에는 플렉서블 디스플레이 인터페이스(FDI) 및 다이렉트 미디어 인터페이스(DMI)의 두 가지 연결 방식이 있다. FDI는 칩셋이 통합 그래픽이 있는 프로세서를 지원해야 하는 경우에만 사용된다. 인텔 매니지먼트 엔진도 네할렘 프로세서 및 5 시리즈 칩셋부터 PCH로 이동했다. AMD의 칩셋은 대신 여러 PCIe 레인을 사용하여 CPU에 연결하는 동시에 자체 PCIe 레인을 제공하며, 이는 프로세서 자체에서도 제공된다.^[3]^[4] 칩셋에는 비휘발성 BIOS 메모리도 포함되어 있다.

노스브리지 기능이 CPU에 통합되면서 칩셋에 필요한 대역폭의 상당 부분이 해소되었다. 이 스타일은 네할렘에서 시작되어 캐논 레이크를 통해 유지될 것이다.

2. 1. 허브 아키텍처의 문제점

PCH 아키텍처는 인텔의 이전 허브 아키텍처를 계승하면서, 프로세서와 마더보드 사이에서 점차 문제점으로 부각되던 성능 병목 현상을 해결하도록 설계되었다. 시간이 지남에 따라 CPU 속도는 계속 증가했지만, 프런트 사이드 버스(FSB, CPU와 마더보드 간 연결)의 대역폭 증가는 상대적으로 적었고, 그 결과 FSB가 최대의 성능 병목 현상이 되었다.

이전 허브 아키텍처에서 마더보드는 노스브리지와 사우스브리지로 구성된 두 종류의 칩셋을 탑재했다. 병목 현상 해결을 위해 전통적으로 노스브리지나 사우스브리지에 속했던 몇 가지 기능이 재배치되었다. 노스브리지는 완전히 폐지되었고, 메모리 컨트롤러와 확장 카드용 PCI Express 레인 기능은 완전히 CPU 다이 패키지에 통합되었다.

2. 2. PCH 아키텍처의 등장

PCH 아키텍처는 인텔의 이전 허브 아키텍처를 대체하며, 프로세서와 마더보드 사이의 성능 병목 현상을 해결하기 위해 설계되었다.^[2] 허브 아키텍처에서는 마더보드가 노스브리지 칩과 사우스브리지 칩으로 구성된 두 개의 칩셋을 가졌다. CPU의 속도는 계속 증가했지만, CPU와 마더보드 사이의 연결인 프론트 사이드 버스(FSB)의 대역폭은 증가하지 않아 성능 병목 현상이 발생했다.

이러한 병목 현상을 해결하기 위해 전통적인 노스브리지 및 사우스브리지 칩셋의 기능들이 재배열되었다. 노스브리지는 완전히 제거되었고, 메모리 컨트롤러, 확장 카드용 PCI Express 레인 및 기타 노스브리지 기능은 시스템 에이전트로 CPU 다이에 통합되거나 I/O 다이(AMD Zen 2)에서 프로세서에 패키지된다.^[3]^[4]

PCH는 나머지 노스브리지 기능(예: 클럭킹)과 모든 사우스브리지 기능을 통합하여 대체한다. 시스템 클럭은 이전에는 전용 칩에 대한 연결이었지만 이제 PCH에 통합되었다. PCH와 CPU 사이에는 플렉서블 디스플레이 인터페이스(FDI) 및 다이렉트 미디어 인터페이스(DMI)의 두 가지 연결 방식이 있다. FDI는 칩셋이 통합 그래픽이 있는 프로세서를 지원해야 하는 경우에만 사용된다. 인텔 매니지먼트 엔진도 네할렘 프로세서 및 5 시리즈 칩셋부터 PCH로 이동했다. AMD의 칩셋은 대신 여러 PCIe 레인을 사용하여 CPU에 연결하는 동시에 자체 PCIe 레인을 제공하며, 이는 프로세서 자체에서도 제공된다.^[3]^[4] 칩셋에는 비휘발성 BIOS 메모리도 포함되어 있다.

노스브리지 기능이 CPU에 통합되면서 칩셋에 필요한 대역폭의 상당 부분이 해소되었다. 이 스타일은 네할렘에서 시작되어 캐논 레이크를 통해 유지될 것이다.

2. 3. PCH와 CPU 간의 연결

PCH 아키텍처는 인텔의 이전 허브 아키텍처를 계승하면서, 프로세서와 마더보드 사이에서 점차 문제점으로 부각되던 성능 병목 현상을 해결하도록 설계되었다. 시간이 지남에 따라 CPU 속도는 계속 증가했지만, 프런트 사이드 버스(FSB, CPU와 마더보드 간 연결)의 대역폭 증가는 상대적으로 적었고, 그 결과 FSB가 최대의 성능 병목 현상이 되었다.

이전 허브 아키텍처에서 노스브리지는 완전히 폐지되었고, 메모리 컨트롤러와 확장 카드용 PCI Express 레인 기능은 완전히 CPU 다이 패키지에 통합되었다. PCH는 남은 노스브리지의 기능(클럭 등)을 사우스브리지의 기능과 합쳐놓은 것이다. 시스템 클럭은 이전에는 연결 방식이었지만 PCH에서는 완전히 융합되었다. 다이렉트 미디어 인터페이스(DMI)는 PCH와 CPU를 연결한다. 칩셋이 프로세서의 통합 그래픽을 지원해야 할 경우 플렉시블 디스플레이 인터페이스(FDI)도 사용된다. 인텔 매니지먼트 엔진은 네할렘 프로세서 및 5 시리즈 칩셋부터 PCH로 이동되었다.

노스브리지가 CPU에 통합되면서, 칩셋에 필요한 대역폭이 완화되었다.

2. 4. PCH의 점진적 발전

PCH 아키텍처는 인텔의 이전 허브 아키텍처를 계승하면서, 프로세서와 마더보드 사이에서 점차 문제점으로 부각되던 성능 병목 현상을 해결하도록 설계되었다.^[5] 시간이 지남에 따라 CPU 속도는 계속 증가했지만, 프런트 사이드 버스(FSB)의 대역폭 증가는 상대적으로 적었고, 그 결과 FSB가 최대의 성능 병목 현상이 되었다.

이전 허브 아키텍처에서는 마더보드는 노스브리지와 사우스브리지로 구성된 두 종류의 칩셋을 탑재했다. 병목 현상 해결책으로, 전통적으로 노스브리지나 사우스브리지에 속했던 몇 가지 기능이 재배치되었다. 노스브리지는 완전히 폐지되었고, 메모리 컨트롤러와 확장 카드용 PCI Express 레인 기능은 완전히 CPU 다이 패키지에 통합되었다.^[5]

PCH는 남은 노스브리지의 기능(클럭 등)을 사우스브리지의 기능과 합쳐놓은 것이다. 시스템 클럭은 이전에는 연결 방식이었지만 PCH에서는 완전히 융합되었다.^[5] 다이렉트 미디어 인터페이스(DMI) 연결이 PCH와 CPU 사이에 존재한다. 인텔 관리 엔진(Intel Management Engine)은 마찬가지로 네할렘 프로세서 및 5 시리즈 칩셋부터 PCH로 이동되었다.^[5]

노스브리지가 CPU에 통합되면서, 칩셋에 필요한 대역폭이 완화되었다. 초저전력 하스웰부터 시작하여 모바일 스카이레이크 프로세서까지 인텔은 사우스브리지 I/O 컨트롤러를 CPU 패키지에 통합하여 두 개의 다이로 된 시스템 인 패키지 (SOP) 설계를 위해 PCH를 제거했다. 더 큰 다이는 CPU 다이이고, 더 작은 다이는 PCH 다이이다.^[5] 이러한 SOP는 DMI 대신 통합 컨트롤러의 PCIe 레인과 SATA, USB 및 HDA 라인, 그리고 센서를 위한 SPI/I²C/UART/GPIO 라인을 직접 노출한다. PCH 호환 CPU와 마찬가지로 DisplayPort, RAM 및 SMBus 라인을 계속 노출한다.

AMD의 FCH는 Carrizo 시리즈 CPU 출시 이후 CPU의 나머지 부분과 같은 다이에 통합되면서 단종되었다.^[6] AMD 서버 및 노트북 CPU는 칩셋이 필요 없는 자체 포함형 시스템 온 칩 (SoC) 설계를 채택한다.^[9]^[10]^[11]

3. 주요 제품군

3. 1. Ibex Peak (인텔 5 시리즈)

인텔 5 시리즈 칩셋은 PCH를 처음 도입했으며, 코드명은 '''Ibex Peak'''이다. 서버, 데스크톱, 모바일을 포함한 다양한 플랫폼을 지원한다.

BD3400 (PCH 3400) 서버
BD3420 (PCH 3420) 서버
BD3450 (PCH 3450) 서버
P55 (BD82P55) 데스크톱 베이스
H55 (BD82H55) 데스크톱 홈
H57 (BD82H57) 데스크톱 홈
Q57 (BD82Q57) 데스크톱 오피스
PM55 (BD82PM55) 모바일 베이스
HM55 (BD82HM55) 모바일 홈
HM57 (BD82HM57) 모바일 홈
QM57 (BD82QM57) 모바일 오피스
QS57 (BD82QS57) 모바일 SFF

3. 2. Langwell

'''랭웰'''은 무어스타운 MID/스마트폰 플랫폼을 위한 PCH 코드명이다.^[12]^[13] 아톰 '''린크로프트''' 마이크로프로세서와 함께 사용된다.

AF82MP20 (PCH MP20)와 AF82MP30 (PCH MP30)와 같은 변형이 있다.

3. 3. Tiger Point

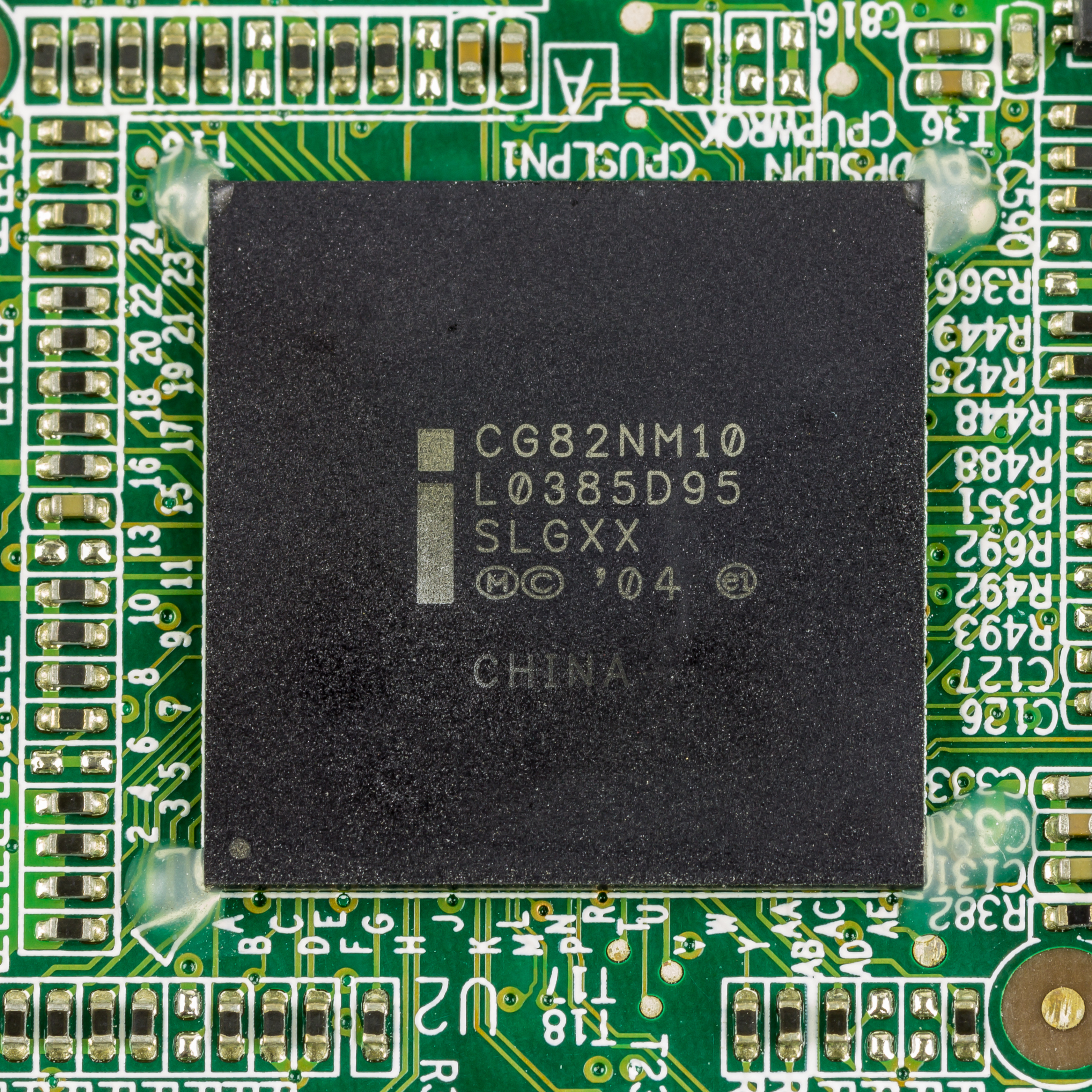

'''타이거 포인트'''는 아톰 '''파인뷰''' 마이크로프로세서를 위한 넷북 플랫폼 칩셋인 '''파인 트레일'''의 PCH 코드명이다.

PCH NM10가 있다.

3. 4. Topcliff

'''탑클리프'''는 아톰 '''터널 크릭''' 마이크로프로세서를 위한 '''퀸스 베이''' 임베디드 플랫폼 칩셋 내의 PCH의 코드명이다.

이는 다른 PCH가 DMI를 사용하는 것과 달리 PCIe를 통해 프로세서에 연결된다.

다음과 같은 변형이 있다.

3. 5. Cougar Point (인텔 6 시리즈)

'''쿠거 포인트(Cougar Point)'''는 인텔 6 시리즈 칩셋의 PCH(Platform Controller Hub) 코드명으로, 샌디 브릿지 프로세서와 함께 사용된다.^[14]^[15] 모바일, 데스크톱, 워크스테이션/서버 플랫폼용으로 다양한 변형이 있다.

2011년 1월, 쿠거 포인트 출시 후 첫 달에 인텔은 설계 오류를 발견했다고 발표했다. 3 Gbit/s PLL 클럭 트리 내의 트랜지스터가 과도한 전압을 받아, 3 Gbit/s SATA 포트의 고장률이 3년 이내에 5–15%에 이를 수 있다는 문제였다. 이 버그는 칩셋의 B2 개정판에서 발견되었으며, B3 개정판에서 수정되었다. Z68은 B2 개정판이 출시되지 않아 이 문제가 없었다. 특히 3 Gbit/s SATA 포트만 있는 H61 칩셋에서 이 문제가 두드러졌다. 인텔은 OEM을 통해 영향을 받는 모든 제품을 7억 달러의 비용으로 수리하거나 교체했다.^[14]^[15]

쿠거 포인트 칩셋을 사용하는 대부분의 마더보드는 샌디 브리지 프로세서를 지원하며, 일부는 아이비 브리지 프로세서도 지원한다. ASRock은 P67 칩셋 기반의 LGA 1156 프로세서용 마더보드인 P67 트랜스포머를 생산했으나, 쿠거 포인트 칩셋 B2 개정판 리콜 이후 단종되었다.

3. 6. Whitney Point

휘트니 포인트는 인텔 아톰 '''린크로프트''' 마이크로프로세서를 위한 '''Oak Trail''' 태블릿 플랫폼의 PCH 코드명이다.

다음과 같은 변형이 있다.

82SM35 (PCH SM35)

3. 7. Panther Point (인텔 7 시리즈)

'''팬서 포인트'''는 인텔 7 시리즈 칩셋의 PCH 코드명으로, 아이비 브릿지 프로세서와 함께 사용된다.^[16] HM75를 제외한 인텔 7 시리즈 칩셋은 USB 3.0을 통합 지원한다.^[16]

팬서 포인트는 다음과 같은 다양한 버전으로 출시되었다:

워크스테이션/서버용: BD82C216 (PCH C216)
데스크톱 홈용: BD82H77 (PCH H77)
데스크톱 기본 및 홈용: BD82Z77 (PCH Z77), BD82Z75 (PCH Z75)
데스크톱 오피스용: BD82B75 (PCH B75), BD82Q77 (PCH Q77), BD82Q75 (PCH Q75)
모바일 홈용: BD82HM77 (PCH HM77), BD82HM76 (PCH HM76), BD82HM75 (PCH HM75), BD82HM70 (PCH HM70)
모바일 오피스용: BD82QM77 (PCH QM77), BD82QS77 (PCH QS77)
울트라 모바일용: BD82UM77 (PCH UM77)

3. 8. Cave Creek

'''케이브 크릭'''은 크리스탈 포레스트 플랫폼 및 글래든^[17] 또는 샌디 브릿지-EP/EN^[18] 프로세서와 가장 밀접하게 관련된 플랫폼 컨트롤러 허브(PCH)의 코드명이다.

[http://ark.intel.com/products/71633/Intel-DH8900-PCH DH8900] (PCH 8900) 통신
[http://ark.intel.com/products/71632/Intel-DH8903-PCH DH8903] (PCH 8903) 통신
[http://ark.intel.com/products/71631/Intel-DH8910-PCH DH8910] (PCH 8910) 통신
[http://ark.intel.com/products/71630/Intel-DH8920-PCH DH8920] (PCH 8920) 통신

3. 9. Patsburg

'''패츠버그'''는 인텔 7 시리즈 칩셋의 서버 및 워크스테이션용 PCH(코드명)이며, LGA 2011 소켓을 사용한다. 2011년 초, 데스크톱 매니아를 위한 인텔 X79의 일부로 처음 출시되었으며, 샌디브릿지-E 프로세서와 '''와이메아 베이''' 플랫폼에서 사용되었다.^[19] 이후 패츠버그는 2012년 초에 출시된 샌디브릿지-EP 서버 플랫폼(이 플랫폼은 롬리라는 코드명으로 불렸고, CPU는 제이케이번, 최종적으로 제온 E5-2600 시리즈로 브랜드화됨)에 사용되었다.^[20]

2013년 가을에 출시된 아이비브릿지-E/EP 프로세서(후자는 제온 E5-2600 v2 시리즈로 브랜드화됨)도 BIOS 업데이트를 통해 패츠버그와 함께 작동한다.^[21]^[22]

패츠버그는 다음과 같은 변형을 가지고 있다.

[http://ark.intel.com/products/63984/Intel-BD82C602-PCH BD82C602] (PCH C602) 서버
[http://ark.intel.com/products/66243/Intel-BD82C602J-PCH BD82C602J] (PCH C602J) 서버
[http://ark.intel.com/products/63985/Intel-BD82C604-PCH BD82C604] (PCH C604) 서버
[http://ark.intel.com/products/63986/Intel-BD82C606-PCH BD82C606] (PCH C606) 워크스테이션 / 서버
[http://ark.intel.com/products/63987/Intel-BD82C608-PCH BD82C608] (PCH C608) 워크스테이션 / 서버
[http://ark.intel.com/products/64015/Intel-BD82X79-PCH BD82X79] (PCH X79) 워크스테이션

3. 10. Coleto Creek

'''Coleto Creek'''는 '''Highland Forest''' 플랫폼 및 아이비 브릿지-EP 프로세서와 가장 밀접하게 관련된 PCH의 코드명이다.^[23] 관련 제품은 다음과 같다:

[http://ark.intel.com/products/80369/Intel-DH8925-PCH DH8925] (PCH 8925) 통신
[http://ark.intel.com/products/80370/Intel-DH8926-PCH DH8926] (PCH 8926) 통신
[http://ark.intel.com/products/80371/Intel-DH8950-PCH DH8950] (PCH 8950) 통신
[http://ark.intel.com/products/80372/Intel-DH8955-PCH DH8955] (PCH 8955) 통신

3. 11. Lynx Point (인텔 8 시리즈)

'''Lynx Point'''는 인텔 8 시리즈 칩셋의 PCH 코드명으로, LGA 1150 소켓을 사용하는 Haswell 프로세서와 함께 사용된다.^[24] Lynx Point 칩셋은 주로 다이렉트 미디어 인터페이스 (DMI) 인터페이스를 통해 프로세서에 연결된다.^[25]

Lynx Point에는 워크스테이션/서버용(C222, C224, C226), 데스크톱 홈용(H81, H87, H97), 데스크톱 기본 및 홈 결합용(Z87, Z97), 데스크톱 오피스용(B85, Q87, Q85), 모바일 홈용(HM87, HM86), 모바일 오피스용(QM87) 등 다양한 변형이 있다.^[26] 이 중 H97과 Z97은 ''Wildcat Point''로도 알려져 있으며, Haswell Refresh 프로세서를 지원한다.^[27]

초기 Lynx Point의 통합 USB 3.0 컨트롤러에는 설계 결함이 발견되었다. 이 결함으로 인해 S3 상태(RAM에 일시 정지)에서 시스템이 깨어날 때 연결된 장치의 연결이 끊어지는 문제가 발생했지만, 데이터 손실은 없었다.^[28]^[29] 이 문제는 C2 스테핑 레벨에서 수정되었다.^[30]

3. 12. Wellsburg

'''웰스버그'''는 하스웰-E(Core i7 Extreme), 하스웰-EP(제온 E5-16xx v3 및 제온 E5-26xx v3), 그리고 브로드웰-EP(제온 E5-26xx v4) 프로세서를 지원하는 C610 시리즈 PCH의 코드명이다. 팻츠버그와 유사하며, 웰스버그는 완전히 로드되었을 때 최대 7W의 전력을 소비한다.^[31]

웰스버그는 다음과 같은 변형이 있다.

[http://ark.intel.com/products/81759/Intel-DH82029-PCH DH82029] (PCH C612), 서버 및 워크스테이션용
[http://ark.intel.com/products/81761/Intel-DHX99-PCH DHX99] (PCH X99), 인텔 코어 i7 59/69XX 프로세서를 사용하는 매니아용이지만 LGA 2011-3 제온과 호환된다.

3. 13. Sunrise Point (인텔 100 시리즈)

'''Sunrise Point'''는 인텔 100 시리즈 칩셋의 PCH 코드명으로, LGA 1151 소켓을 사용하는 스카이레이크 프로세서와 함께 사용된다.^[32]

다음 변형이 사용 가능하다:^[32]

[http://ark.intel.com/products/90594 GL82C236] (PCH C236) 워크스테이션/서버
[http://ark.intel.com/products/90590 GL82H110] (PCH H110) 데스크톱 홈
[http://ark.intel.com/products/90595 GL82H170] (PCH H170) 데스크톱 홈 _{(''참고: 해당 페이지에 연결된 데이터 시트는 잘못되었으므로 아래 PCH HM170을 참조하십시오'')}
[http://ark.intel.com/products/90591 GL82Z170] (PCH Z170) 데스크톱 기본 및 홈 결합
[http://ark.intel.com/products/90592 GL82B150] (PCH B150) 데스크톱 오피스
[http://ark.intel.com/products/90588 GL82Q150] (PCH Q150) 데스크톱 오피스
[http://ark.intel.com/products/90587 GL82Q170] (PCH Q170) 데스크톱 오피스
[http://ark.intel.com/products/90584 GL82HM170] (PCH HM170) 모바일 홈
[http://ark.intel.com/products/90593 GL82CM236] (PCH CM236) 모바일 워크스테이션
[http://ark.intel.com/products/90583 GL82QM170] (PCH QM170) 모바일 오피스

3. 14. Union Point (인텔 200 시리즈)

'''유니온 포인트'''는 인텔 200 시리즈 칩셋의 PCH 코드명으로, LGA 1151 소켓을 사용하는 카비 레이크 프로세서와 관련되어 있다.^[33]

다음과 같은 변형이 있다:^[33]

[http://ark.intel.com/products/98090 GL82H270] (PCH H270) 데스크탑 홈
[http://ark.intel.com/products/98089 GL82Z270] (PCH Z270) 데스크탑 기본 및 홈 결합
[http://ark.intel.com/products/98086 GL82B250] (PCH B250) 데스크탑 오피스
[http://ark.intel.com/products/98084 GL82Q250] (PCH Q250) 데스크탑 오피스
[http://ark.intel.com/products/98088 GL82Q270] (PCH Q270) 데스크탑 오피스

3. 15. Lewisburg

'''Lewisburg'''는 LGA 2066 소켓 Skylake-X/Kaby Lake-X 프로세서("Skylake-W" 제온)를 지원하는 C620 시리즈 PCH의 코드명이다.

Lewisburg는 서버 및 워크스테이션용으로 설계되었으며 다음과 같은 변형을 가지고 있다:

[https://ark.intel.com/products/97338/Intel-C621-Chipset EY82C621] (PCH C621)
[https://ark.intel.com/products/97340/Intel-C622-Chipset EY82C622] (PCH C622)
[https://ark.intel.com/products/97341/Intel-C624-Chipset EY82C624] (PCH C624)
[https://ark.intel.com/products/97342/Intel-C625-Chipset EY82C625] (PCH C625)
[https://ark.intel.com/products/97339/Intel-C626-Chipset EY82C626] (PCH C626)
[https://ark.intel.com/products/97343/Intel-C627-Chipset EY82C627] (PCH C627)
[https://ark.intel.com/products/97337/Intel-C628-Chipset EY82C628] (PCH C628)

3. 16. Basin Falls

'''베이슨 폴스'''는 스카이레이크-X/카비 레이크-X 프로세서(코어 i9 익스트림 및 "스카이레이크-W" 제온 브랜드)를 지원하는 C400 시리즈 PCH의 코드명이다. 일반적으로 웰스버그와 유사한 베이슨 폴스는 완전 부하 시 최대 6W의 전력을 소비한다.

베이슨 폴스는 다음과 같은 변형이 있다.

[https://ark.intel.com/products/126691/Intel-C422-Chipset GL82C422] (PCH C422), 서버 및 워크스테이션용
[https://ark.intel.com/products/122941/Intel-X299-Chipset GL82X299] (PCH X299), 인텔 코어 i9 76-79XX 프로세서를 사용하는 매니아를 위한 것이지만, LGA 2066 제온과 호환된다.

3. 17. Cannon Point (인텔 300 시리즈)

'''캐논 포인트'''는 LGA 1151 소켓의 커피 레이크 프로세서와 가장 밀접하게 관련된 인텔 300 시리즈 칩셋의 PCH의 코드명이다.^[34]

다음과 같은 변형이 가능하다:^[35]

PCH H310 데스크톱 홈
PCH H370 데스크톱 홈
PCH Z370 데스크톱 기본 및 홈 결합
PCH B360 데스크톱 오피스
PCH Q370 데스크톱 오피스
PCH HM370 모바일 홈
PCH QM370 모바일 오피스
PCH CM246 모바일 워크스테이션

3. 18. Comet Lake PCH

이 문단은 비어 있습니다. 내용을 추가해 주세요.

3. 19. Rocket Lake PCH

이 문단은 비어 있습니다. 내용을 추가해 주세요.

4. 비판 및 논란

2011년 1월, 인텔은 쿠거 포인트(Cougar Point)에서 설계 오류가 발견되었다고 발표했다.^[14]^[15] 3 Gbit/s PLL 클럭 트리 내 트랜지스터가 높은 전압을 받아, 3년 내 3 Gbit/s SATA 포트 고장률이 5–15%에 이를 수 있다는 문제였다. 이 버그는 칩셋 B2 개정판에서 발견되었고 B3에서 수정되었다. Z68은 B2 개정판이 없어 해당 버그가 없었다. 6 Gbit/s 포트는 영향을 받지 않았으며, H61 칩셋에서 특히 문제가 되었다. 인텔은 7억 달러를 들여 영향을 받는 제품을 수리하거나 교체했다.^[14]^[15]

린스 포인트(Lynx Point)의 통합 USB 3.0 컨트롤러에 연결된 장치가 S3 상태(RAM에 일시 정지)에서 깨어날 때 연결이 끊기는 문제도 있었다. 이 문제는 데이터 손실은 없었지만, USB 장치를 다시 연결해야 했다.^[28]^[29] 이 문제는 린스 포인트 칩셋 C2 스테핑 레벨에서 수정되었다.^[30]

참조

_[1] 웹사이트 What is a Chipset? AMD vs. Intel (Z390 vs. Z490, etc.) https://www.gamersne[...] 2020-08-09
_[2] 웹사이트 Breaking the Speed Barrier: The Frontside Bus Bottleneck http://www.technewsw[...] Technewsworld 2016-02-01
_[3] 웹사이트 The AMD TRX40 Motherboard Overview: 12 New Motherboards Analyzed https://www.anandtec[...]
_[4] 웹사이트 AMD X570 vs. X470, X370 Chipset Comparison, Lanes, Specs, & Differences https://www.gamersne[...]
_[5] 웹사이트 Intel Releases Broadwell-U: New SKUs, up to 48 EUs and Iris 6100 https://www.anandtec[...]
_[6] 웹사이트 AMD at ISSCC 2015: Carrizo and Excavator Details https://www.anandtec[...]
_[7] 웹사이트 AMD Zen 4 Ryzen 9 7950X and Ryzen 5 7600X Review: Retaking the High-End https://www.anandtec[...]
_[8] 웹사이트 The AMD Zen and Ryzen 7 Review: A Deep Dive on 1800X, 1700X and 1700 https://www.anandtec[...]
_[9] 웹사이트 4th Gen AMD EPYC Processor Architecture https://www.amd.com/[...] 2024-11-03
_[10] 웹사이트 Supermicro M11SDV-4C-LN4F Review mITX AMD EPYC 3151 Platform https://www.servethe[...] 2024-08-18
_[11] 웹사이트 AMD 3rd Gen EPYC Milan Review: A Peak vs Per Core Performance Balance https://www.anandtec[...] 2024-08-18
_[12] 간행물 Langwell Background Information http://ark.intel.com[...] Intel 2010-08-03
_[13] 간행물 New Intel Atom Processor-Based Platform Using Significantly Lower Power Readies Intel for Smartphone, Tablet Push http://www.intel.com[...] Intel 2010-07-27
_[14] 간행물 Intel Identifies Chipset Design Error, Implementing Solution http://newsroom.inte[...] Intel 2011-01-31
_[15] 간행물 The Source of Intel's Cougar Point SATA Bug http://www.anandtech[...] AnandTech 2011-01-31
_[16] 웹사이트 Correction: Ivy Bridge and Thunderbolt - Featured, not Integrated http://www.anandtech[...] AnandTech 2014-01-21
_[17] 웹사이트 Intel Xeon/Core/Pentium/Celeron, Communications Chipset 89xx https://www-ssl.inte[...] Intel 2014-01-21
_[18] 웹사이트 Intel Xeon Processor E5-2600/E5-2400/Communications Chipset 89xx https://www-ssl.inte[...] Ssl.intel.com 2014-01-21
_[19] 간행물 A Look Into Intel's Next Gen Enthusiast Platform : Sandy Bridge E & Waimea Bay http://vr-zone.com/a[...] 2010-07-27
_[20] 웹사이트 Intel plugs both your sockets with 'Jaketown' Xeon E5-2600s • The Channel http://www.channelre[...] 2014-01-21
_[21] 웹사이트 Ivy Bridge-E Not a Cut-down 8-core, 20 MB LLC Die http://www.techpower[...] 2014-01-21
_[22] 웹사이트 Intel carves up Xeon E5-2600 v2 chips for two-socket boxes https://www.theregis[...]
_[23] 웹사이트 Intel Announces Highland Forest, a New Platform that will Accelerate Network Transformation http://newsroom.inte[...] Intel 2014-08-09
_[24] 웹사이트 Leaked Intel slides detail Haswell's Lynx Point chipset http://www.techspot.[...] 2013-10-30
_[25] 웹사이트 Intel "Lynx Point" 8-series Chipset Detailed, Completely SATA 6 Gbit/s http://www.techpower[...] 2013-10-30
_[26] 웹사이트 Products (Formerly Lynx Point) http://ark.intel.com[...] Intel 2013-10-30
_[27] 웹사이트 New Intel chipsets speed up your storage, but they're missing new CPUs https://arstechnica.[...] 2014-05-13
_[28] 웹사이트 Lynx Point USB 3.0 Controller Issue Correction Needs New Hardware http://www.techpower[...] 2013-10-30
_[29] 웹사이트 USB 3.0 problems for Intel's Haswell http://uk.hardware.i[...] 2013-10-30
_[30] 웹사이트 Haswell C2 stepping availability https://arstechnica.[...] 2013-10-30
_[31] 웹사이트 Intel Readies 18-Core Xeon "Broadwell-EP" Microprocessors for Launch in 2015 – Report http://www.xbitlabs.[...] 2014-01-21
_[32] 웹사이트 Products (Formerly Skylake) http://ark.intel.com[...] Intel 2015-10-24
_[33] 웹사이트 Products (Formerly Kaby Lake) http://ark.intel.com[...] Intel 2017-08-18
_[34] 뉴스 Intel Outs Z390 & X399 PCHs for Cannon Lake & Coffee Lake CPUs https://www.anandtec[...] 2018-06-29
_[35] 웹사이트 Products (Formerly Coffee Lake) https://ark.intel.co[...] Intel 2018-06-29

본 사이트는 AI가 위키백과와 뉴스 기사,정부 간행물,학술 논문등을 바탕으로 정보를 가공하여 제공하는 백과사전형 서비스입니다.
모든 문서는 AI에 의해 자동 생성되며, CC BY-SA 4.0 라이선스에 따라 이용할 수 있습니다.
하지만, 위키백과나 뉴스 기사 자체에 오류, 부정확한 정보, 또는 가짜 뉴스가 포함될 수 있으며, AI는 이러한 내용을 완벽하게 걸러내지 못할 수 있습니다.
따라서 제공되는 정보에 일부 오류나 편향이 있을 수 있으므로, 중요한 정보는 반드시 다른 출처를 통해 교차 검증하시기 바랍니다.

문의하기 : help@durumis.com
